転倒リスクを抑える「フェール・セーフ」思想
一般の免震装置では、揺れが可動範囲を越えると大きな衝撃が加わり、転倒の可能性があります。
一方、ミューソレーターは可動範囲を越えても落差が僅かなため、加速度は多少増えますが転倒リスクを抑えられます。

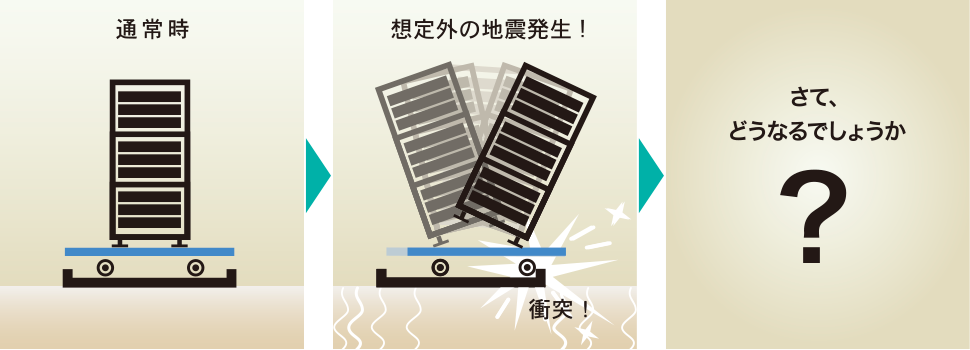

衝突に至るメカニズム

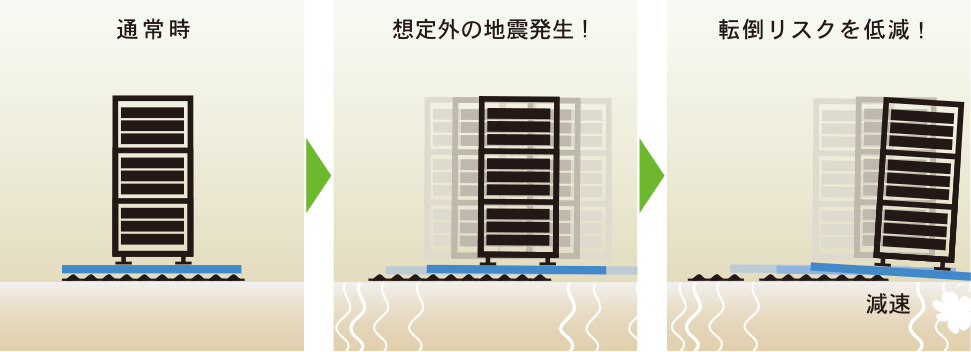

ミューソレーターのフェール・セーフ思想
業界一シンプルな免震装置

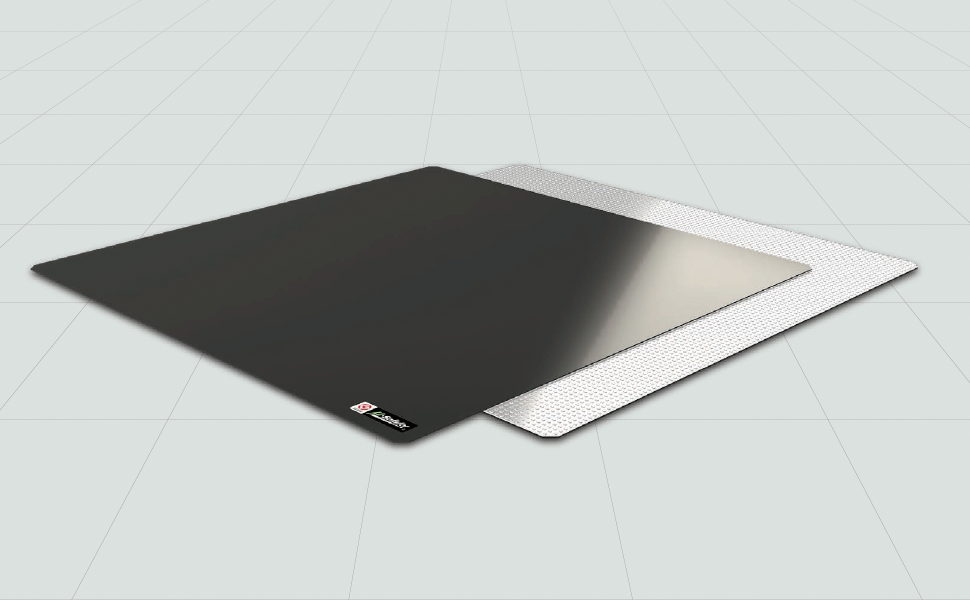

ミューソレーターは、シンプルな免震装置です。
必要な部分だけを免震にする事ができるため、設置場所、コスト、工期といった様々な制約条件をクリアします。
また、床の平面精度が多少悪くても、柔軟に対応できます。
ふだんは動かず、大地震時（震度5弱以上）だけ免震効果を発揮するという、一見相反するユーザーの要望を実現しました。
側面図 例）RAS サーバーラック用

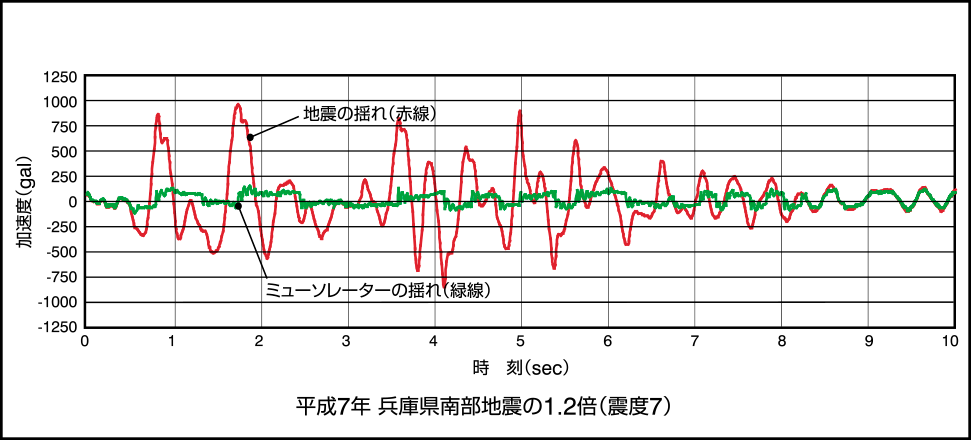

防災科学研究所における実験結果
厚さ3mm～ 「世界一の薄さ」
ミューソレーターの最大の特徴である「世界一の薄さ」は、設置場所の美観や作業効率を損なわずに、免震化を可能にします。
・データセンターにおける、フレキシブルな配線レイアウト・十分な冷気送風空間の確保
・美術館、博物館で、展示の美観を損なわず設置可能
・倉庫、工場でフォークリフトや台車の乗り降り自由自在
耐震と免震の違い
地震対策には大きく分けて「耐震」と「免震」という2つの工法があります。その違いは、以下の通りです。
| 耐震工法 | 免震工法 | |
| コンセプト | 固定して揺れに耐える | 滑って、地面の揺れを受け流す |
| 目的 | 者は落ちるが、棚は倒さない | 物も落とさず、棚も倒さない |
| 手法 | アンカーで固定 | 免震装置を設置 |
| 特徴 | ・棚は倒れないが、物は落ちる ・高いところは地面の揺れ以上に揺れてしまう ・安価である |
・現時点では、最も優れた地震対策 ・揺れを大きく低減できる ・装置の動く範囲が必要 ・高価である |
| 適用例 | 転倒してケガをさせる恐れがあるもの →事務所の棚など 転倒して避難経路をふさぐ恐れがあるもの →ドア横の棚やロッカーなど |
揺れて危険なもの、故障しやすいもの →弾薬、サーバーラック、精密機器保管庫など 固定できないもの →運用上、置き場が頻繁に変わるもの →液体や液体保管庫 →美術品など |
仕様
| サーバーラック向け | データセンター向け | 医療・研究機関向け | 美術館・博物館向け | 倉庫・工場向け | |
| 免震機構 | 滑り免震 | ||||
| 認定 | 国土交通大臣の指定建築材料認定取得済み（建築基準法第37条第二号） ※兵庫県南部地震（JMA神戸波）・新潟中越地震（JMA小千谷波）などで、防災科学技術研究所大型振動台実験により性能確認済 |
||||
| ケーブル開口 | 250mm角～400mm角 | - | - | - | - |
| 免震性能 | いかなる大地震の揺れでも100gal以下に低減（上下動・パルス応答を除く） | ||||
| 限界変位 | ±250mm（推奨） | ||||
| 限界面圧 | 1m²あたり16ton（集中荷重1点あたり200kg） | 1m²あたり100ton | 1m²あたり100ton | 1m²あたり100ton（集中荷重1点あたり1ton） | 1m²あたり100ton |
| 保守(OS) | メンテナンスフリー | ||||
| 瑕疵保証期間 | 納品日より一年間 | ||||
主な用途

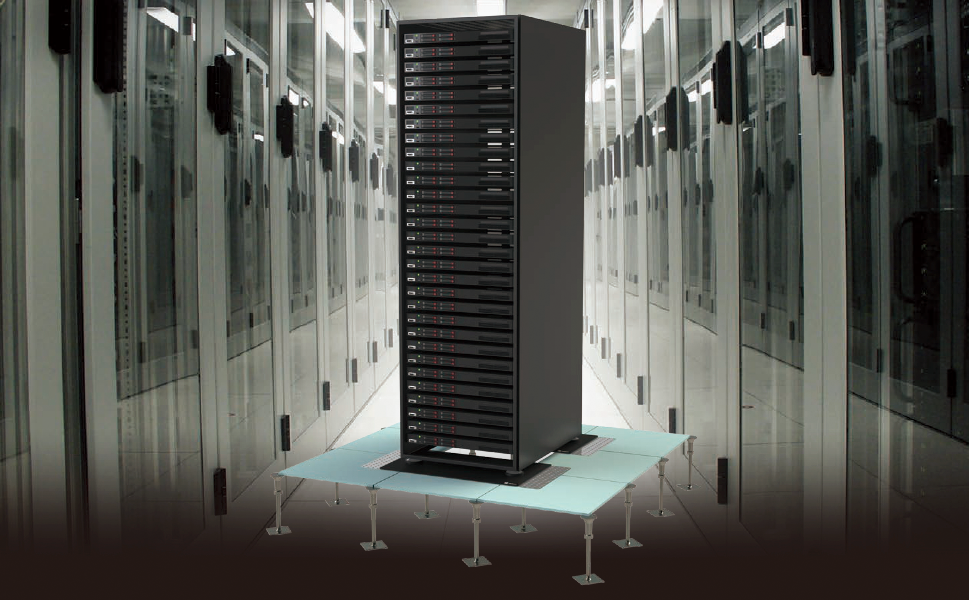

RAS サーバーラック

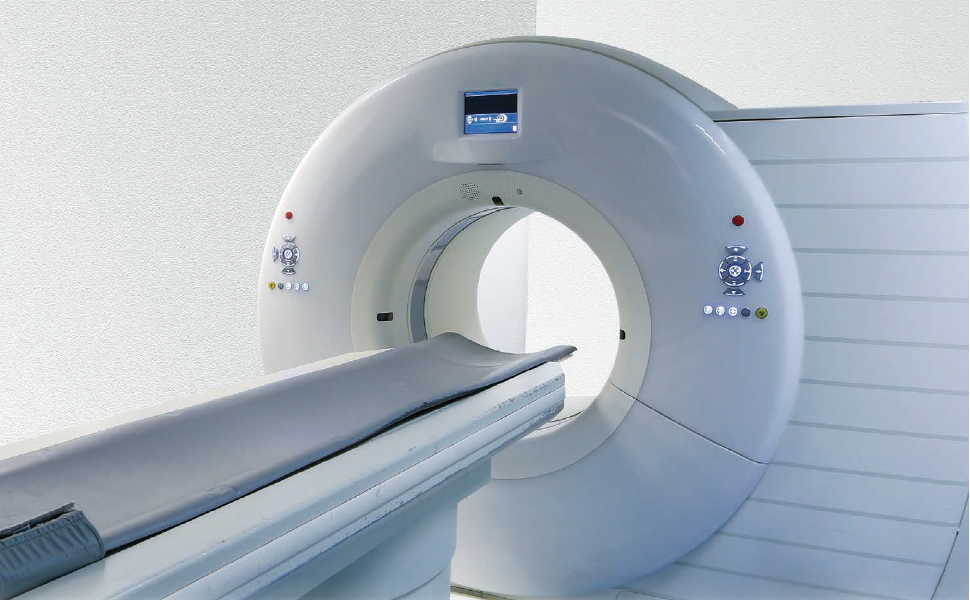

医療・研究機関

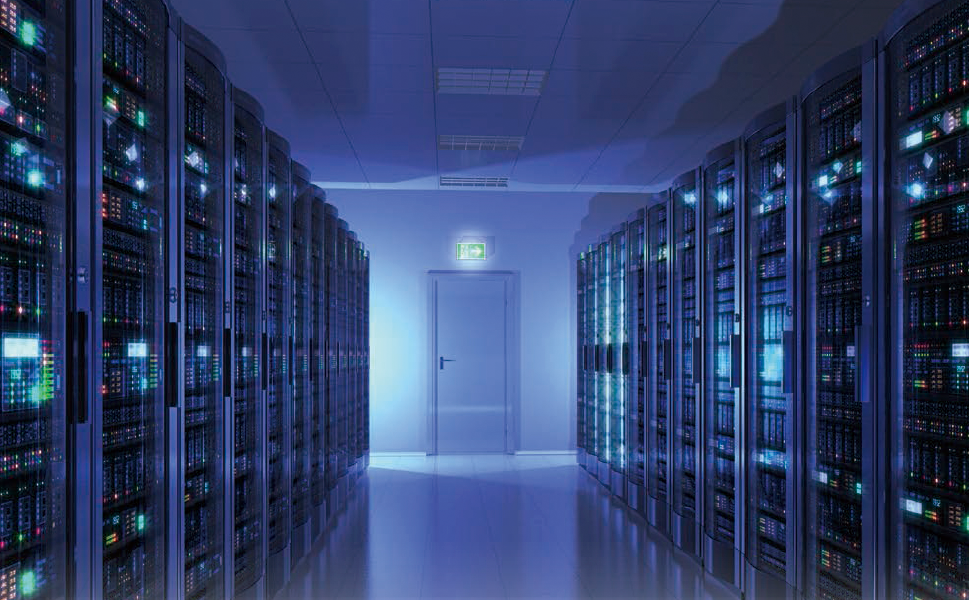

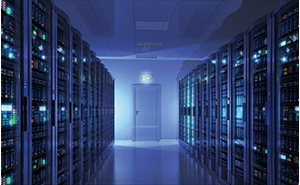

データセンター

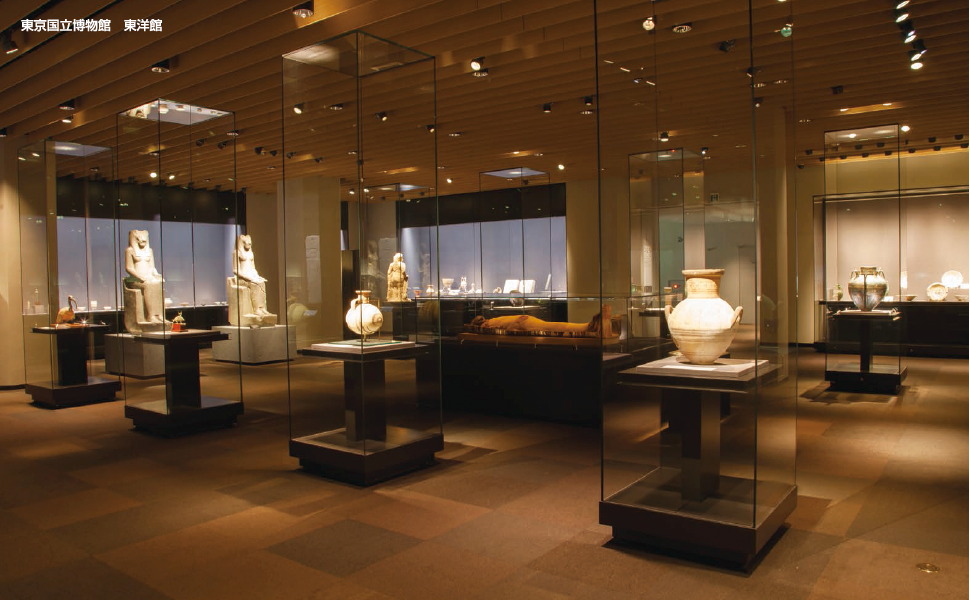

美術館・博物館

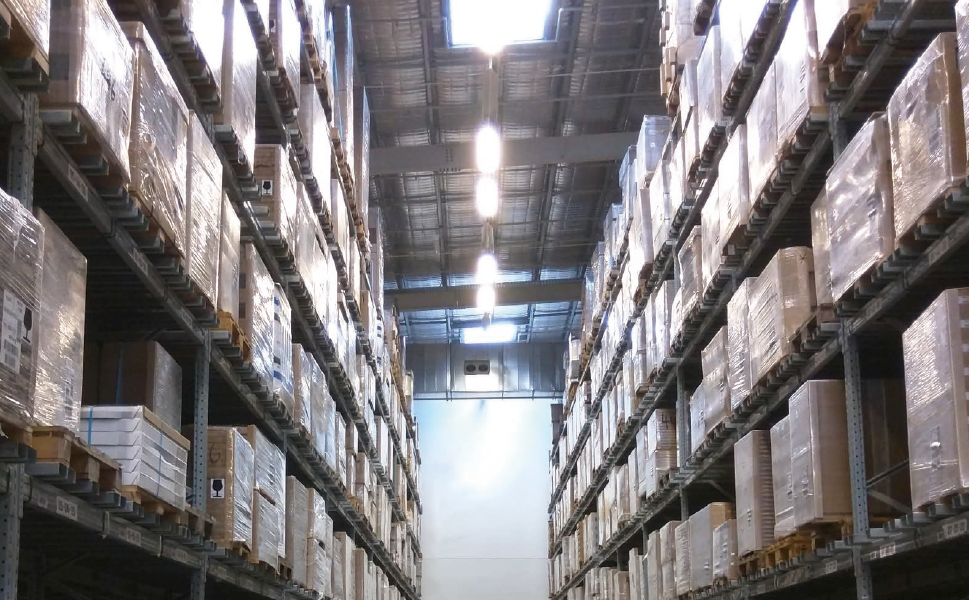

倉庫・工場
